四道胶高速制片机

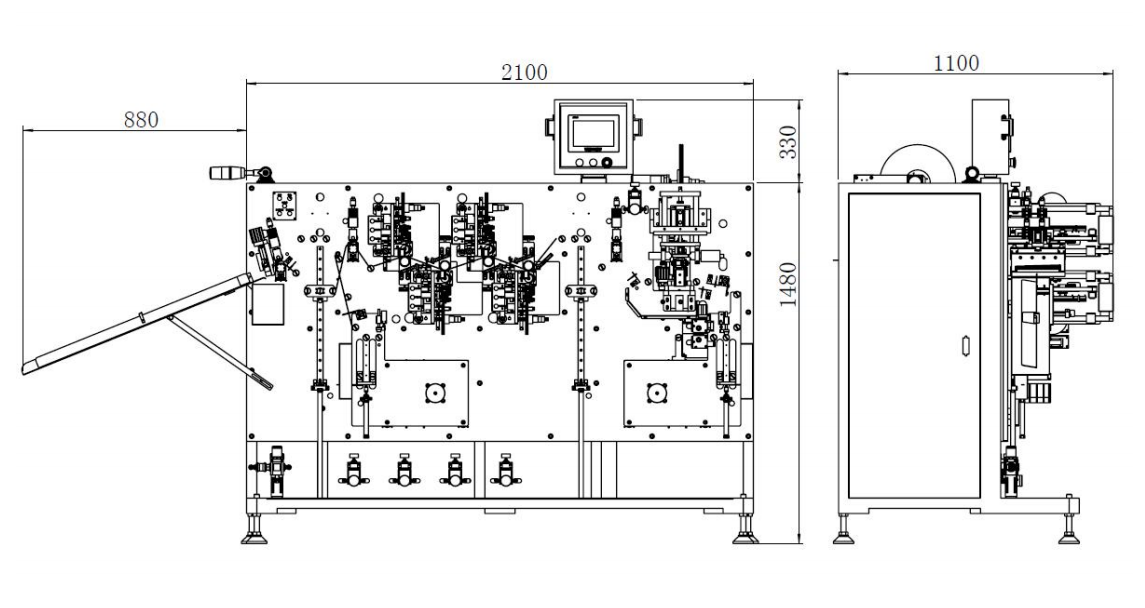

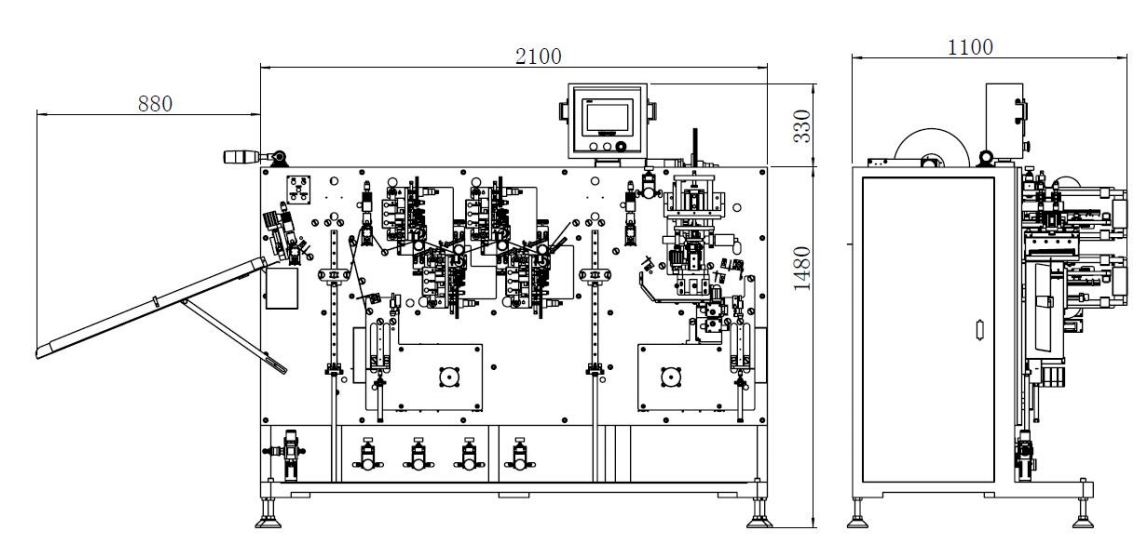

       本机适用于钢壳圆柱动力电芯负极双极耳制片工艺，实现整卷极片的极耳焊接、极片的贴胶、极片的收卷。整卷极片、极耳、胶纸上料，极片

上料后主动放卷、纠偏；极耳自动放卷、定长裁切；对纠偏完成的极片感应涂布边定长牵引、极耳自动焊接；极片牵引出料；在极耳位上下各

贴一道保护胶带，自动纠偏，收料成卷。

 （1）设备精度高，故障率低，产品合格率高；

（2）可实现单、双极耳焊接，负极极耳有压花功能，该功能无需更换规格件，极耳宽度连续适用；

（3）机器含有放卷极片刷粉及粉尘收集装置；

（4）极片焊接极耳位置上下各贴一道极耳胶，满足客户工艺要求；

（5）可根据客户需要，满足长短极耳焊接功能；

（6）极片可选择收成卷料或裁断加皮带机收料功能，料卷整齐，张力均匀。

机架支撑系统及人机界面

·机架采用方钢焊接整体台式机架，进行过消除应力；大板采用优质钢板CNC加工，双面磨削镀铬。

·人机界面组件控制设备的运作，界面友好，布局合理，可以设置、存储多组型号规格。

极片放卷系统

·主要包括气胀轴，放卷纠偏，料卷驱动，张力浮辊，纠偏传感器微调等机构，极片 料卷由 3 英寸气涨轴固定，料卷由伺服电机驱动主动开卷，极片张力恒定；纠偏电 机驱动丝杆副对料卷位置进行自动调整，使极片单侧边缘位置稳定。

·采用机械式气涨轴，涨紧时料卷受力均匀，保证料卷与放卷立板平行；可在触 摸屏上选择正反收放卷方向。

·放卷和收卷处各有 2 根张力浮辊，收放卷平稳，用于控制极片料卷的收放卷； 在放卷有压料装置，隔断张力，上、下料卷方便。

·具有收放卷处控制盒，便于设备的操作、控制。

·整机极片传送方向从右到左，即极片放卷位于机器右侧，极片收卷位于机器左侧。
